EVQH汽水混合加湿器
型号: EVQH
加湿量: 10KG/H
产品说明: 等焓加湿,真空虹吸生成两级雾化系统的超细薄雾
产品详情

亿汶汽水混合加湿器-产品说明



产品型号:EVQH


加湿目的:提升车间相对湿度,提高生产效率

加湿类型:等焓加湿

加湿原理:真空虹吸生成两级雾化系统的超细薄雾

水雾温度:常温

雾化效果好,特别的真空阀设计,压缩空气负压诱导加湿

自动控制系统,更好的显示加湿区域内的湿度

多重安全保护装置,保证喷嘴不滴水或喷水

安装方便快捷,喷射方向可以在任意角度调节,性能优良,使用寿命长

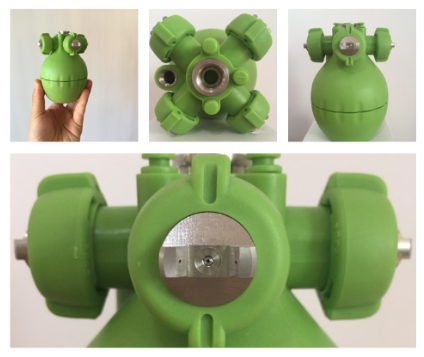

四个喷嘴紧凑合理布局,有效减少传输损耗,实现了360度全方位覆盖;内部结构根据浮力和杠杆原理所做的巧妙设计,有效使供水量均匀供给,保证雾线的一致性和均匀性。

亿汶汽水混合加湿器-工作原理

加湿系统采用真空虹吸的原理工作,生成两级雾化系统的超细薄雾。在两级雾化系统中,气水混合物从中心孔喷出,实现第一次雾化;再与从旁边喷孔出来的气全混合,实现第二次雾化。根据需要进行调节水和气的压缩比,获得很好的喷雾效果;喷雾颗粒大小:6.8μm-8.5μm。

亿汶汽水混合加湿器-性能特点

★无需液体压力控制单元,所需水压为0.5-3bar。

★如果喷嘴或管路系统发生泄露,或类似危险因素可能存在,请停止使用。

★确保水管和气管连接牢固,密封性良好,以防漏气、漏水。

★当加湿停止喷雾时,必须先关闭水路,间隔1分钟后,再关闭气路。

★水平安装加湿器,且不要在喷嘴的正下方近距离内放其它物品。

★保持空气气压值在1~4bar,水压0.5~3bar,连接软管耐压力8bar。

★可控的压力设定,可控的覆盖范围单个雾佳宝在3bar压力时,喷嘴单边气雾距离达5--6米,可以实现100平方米的理想加湿、冷却管理。

气体动力,两级雾化喷雾系统以气体作为动力,会促进喷雾时空气的流动,达到环境改善,避免了水帘降温效果前后不均的现象。

双联控设计,有效防止喷嘴堵塞气、水路混配设计,解决了传统喷雾工艺方式喷嘴易堵塞的问题。


高质量的喷雾颗粒,避免湿地发生两级雾化系统,喷雾颗粒的均匀性无与伦比,极细微的水雾能够快速蒸发,避免湿地现象的发生。


亿汶汽水混合加湿器-技术参数

上海亿汶

汽水混合加湿器

气体流量(L/min)

喷雾量(kg/h)

邵特平均值

2.5bar

3bar

4bar

2.5bar

3bar

4bar

2.5bar

3bar

4bar

EVQH0.1N

30

35

45

0.9

1

1.1

8.5

7.6

6.7

EVQH2.5N

30

35

45

2.3

2.5

2.6

9.6

8.5

7.6

EVQH3.0N

30

35

45

2.8

3

3.2

9.8

9.0

8.4

EVQH4.3N

30

35

45

4

4.3

4.6

12.2

11.6

10.8

汽水混合加湿器四个喷嘴加湿量约为10kg/h

根据喷嘴的个数,请将水压设定以下范围间(如下表)

喷头数

1

2-4

5-6

≥7

最低供水压(bar)

0.1-3.0

0.2-3.0

0.3-3.0

0.5-3.0

一套标准数据参考

水压力bar

空气压力bar

水流量L/h

耗气量L/min

单边喷雾

距离mm

邵特平均值μm

雾滴到达

面积m2

1

3

10.4

264

5600

5.0

100

1

2

8.8

200

4200

7.8

64

1

1

8.0

144

3600

9.7

49

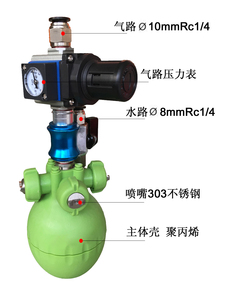

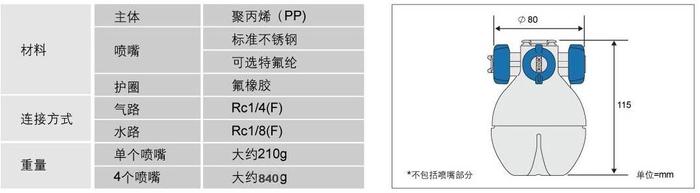

亿汶汽水混合加湿器-配件材料规格

亿汶汽水混合加湿器-优缺点

优点:

²  灵活方便,颗粒细小,不占空间,基本免维护

²  紧凑型,但具有更好的加湿性能,与同类产品相比,具有更轻的重量,更短的总长度和更卓越的性能。

²  视觉柔和的外观,精妙的设计,精妙和圆形设计,避免破坏室内和谐。

²  节能,压缩空气的消耗量只相当于国内同类喷嘴的60%,更加的节能环保。

²  雾化效果好,特别的真空阀设计,压缩空气负压诱导加湿。

²  自动控制系统,更好的显示加湿区域内的湿度。

²  多重安全保护装置,保证喷嘴不滴水或喷水。

²  安装方便快捷,喷射方向可以在任意角度调节,性能优良,使用寿命长。

缺点:消耗压缩空气


亿汶汽水混合加湿器-注意事项

1.该系统需要提供水源;水源压力不低于1kg/h。

2.气压2.5-4.5bar,水压 1-4bar.气路安装气压调解阀,水路安装水压调解阀/阀门。

3.该套喷雾系统需要纯净水、软水或纯水。

4.客户提供220V稳定电压。

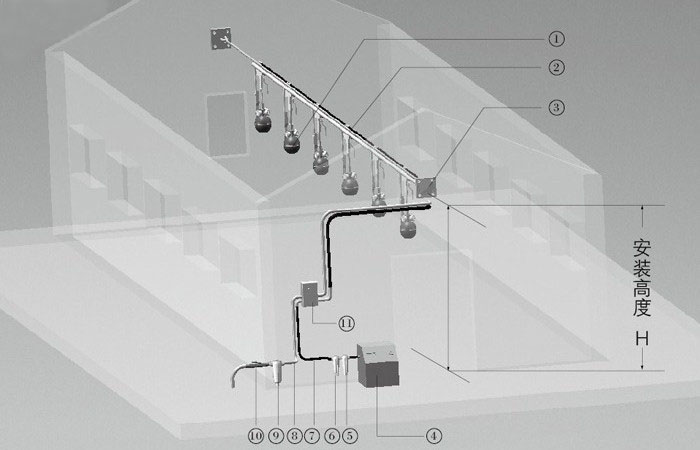

亿汶汽水混合加湿器-安装示意图



序号

名称

主要用途

1

喷雾单元

提供适宜的雾滴颗粒及喷雾量

9

水处理模块

过滤水中颗粒物,药物添加

4/5/6

空气净化模块

处理压缩空气中水、油、颗粒物等

11

控制模块

通过设定,实际数据采集,达到现场环境要求

2/3/7/8/10

管网模块

合理布局喷雾单元,使消毒喷雾更均匀、合理


亿汶汽水混合加湿器-适用范围

纺织行业:增湿增湿、保湿、控湿、消除静电、降尘、不断头、无疵点、不停车、不堆积、不卡车、效率大增。减少飞花、毛糙不平、纤维脆弱等问题。回潮、增重、增产、增收。

电子行业:除静电、保持湿度、减少次品废品、增加印刷附着强度。

印刷行业:除静电、保持湿度确保纸张不收缩变形、不卡纸、无次品、容易套色、不停机、不浪费纸 张和时间,提高生产速度,大大提高效率

喷涂行业:保持湿度、增加漆附着能力,不脱漆、掉漆、起鼓、降尘、保持车间洁净

烟草行业:防止烟叶破损、减少烟叶昧道损失,减少废料,提高成品率

食用菌:创造适合栽培过程的湿度环境 ( 在蘑菇的表面不能有水滴,加湿的水颗粒越小越好。

计算机房:保持湿度,消除静电、降尘、清新空气,减少故障

实验室:保持各种实验工艺要求,提高可靠性,减少失败

火药行业:消除静电、降低粉尘、防止爆炸

汽车工业:降尘、保持湿度、增加漆附着能力,不脱漆、掉漆、起鼓、保持车间洁净

食品行业:车间消毒、发酵车间、回潮、菌种培养,保持原有色香味

种植业:保持各种生长期环境湿度要求

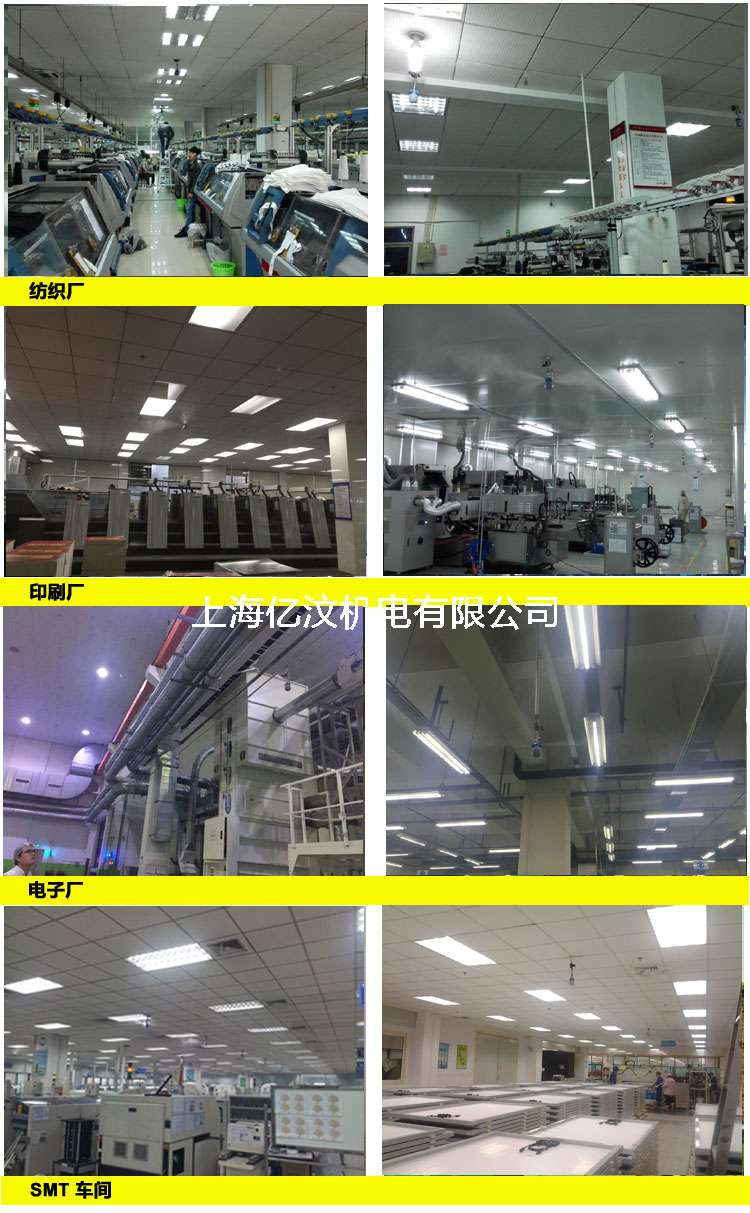

亿汶汽水混合加湿器-应用实例
