亿汶风管湿膜加湿器—产品说明
产品型号：EVFS系列
■瑞典进口湿膜
■ 特殊轧制的异型钢结构制造
■ 喷塑处理，强度高，耐腐蚀，密封性好
■ 自带接水口和接水盘，确保多余的水畅通排出
亿汶风管湿膜加湿器－系统说明
风管湿膜加湿器是将湿膜加湿器和特制的风管相结合，应用于组合空调机组或新风机组中无法安装加湿器而采用的一种先进的加湿形式，可以安装于送风管道的任何位置，满足对整个空间或局部空间的加湿要求。
亿汶风管湿膜加湿器－结构特点
风管湿膜加湿器经特殊轧制的异型结构钢制造，经过喷塑处理，强度高、耐腐蚀、密封性好、外形美观、面板用双层镀锌板，添加保温材料。风管湿膜加湿器有框架式结构和焊接式结构两种形式，当风管的截面长边尺寸大于1200mm时，建议采用框架式结构。自带排水口和接水盘，确保加湿器多余的水能够畅通排出。
亿汶风管湿膜加湿器－使用条件
使用环境—温度：0～40℃；湿度小于90%RH；
电源：220V/50Hz；
水源：自来水或同类型水；
供水压力：大于0.05Mpa；
通过风管湿膜加湿器的风速：小于3.0m/s；
湿膜加湿器的排水口管径：当风量小于8000m3/h，选用DN25，当风量介于8000～20000m3/h，选用DN32；当风量大于20000m3/h时，选用DN42。
亿汶风管湿膜加湿器－湿膜特点
极强的吸水性、良好的透风性，具有很好的机械强度和浸水挺拔度。洁净、不产生“白粉”现象；加湿距离短，节省空调机组的体积；加湿能力自我调节，不产生过饱和、结露现象；无噪声，结构强度高、耐腐蚀、阻燃、寿命长；对空气有洗涤、过滤作用（对入口空气起到二次过滤净化的作用）；配方中添加的抑菌成份，使其具备较好的防霉抗菌能力；具有加湿降温功效；维护、保养方便，运行成本低。

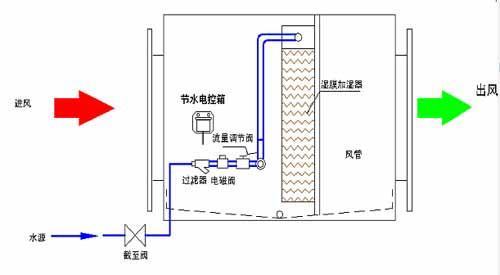

亿汶风管湿膜加湿器—结构原理图

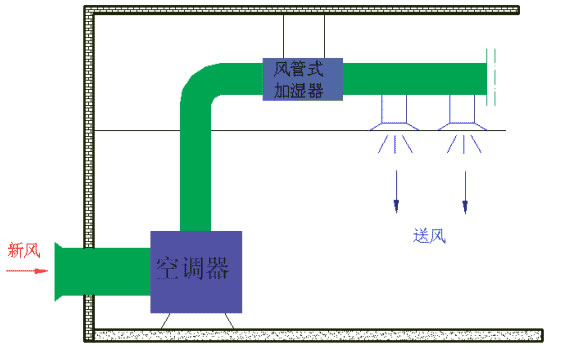

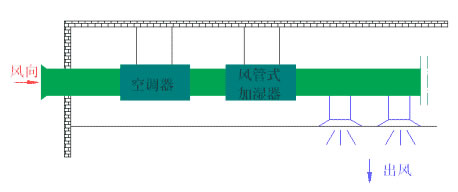

亿汶风管湿膜加湿器—安装示意图
1.风管型加湿器是一种安装灵活、方式多变型加湿器。
2.在实际工程中，风管型加湿器可在空调系统的送风管中任一地方安装，实现某一部位的局部加湿而不影响其它环境。
3.安装灵活性还表现在：它可以针对现有的中央空调系统进行改造，达到加湿目的而不影响它及中央空调系统的运行。
亿汶风管湿膜加湿器—技术参数
技术参数 型号 | 处理风量 | 加湿量 | 压力损失 | 外形尺寸 | 风口尺寸 | 电源 V/HZ | 功率 W | 排水口 管径 |
长 | 宽 | 高 | 宽 | 高 |
EVFS-1.5 | 1500m3/h | 4.5kg/h | <30(Pa) | 500 | 600 | 400 | 400 | 300 | 220/50 | 15 | DN25 |
EVFS-2.0 | 2000m3/h | 6.0kg/h | <30(Pa) | 500 | 600 | 500 | 400 | 400 | 220/50 | 15 | DN25 |
EVFS-2.5 | 2500m3/h | 13kg/h | <30(Pa) | 800 | 750 | 500 | 550 | 400 | 220/50 | 15 | DN25 |
EVFS-3.0 | 3000m3/h | 16kg/h | <30(Pa) | 800 | 750 | 500 | 550 | 400 | 220/50 | 15 | DN25 |
EVFS-4.0 | 4000m3/h | 20kg/h | <30(Pa) | 800 | 1000 | 500 | 800 | 400 | 220/50 | 15 | DN25 |
EVFS-5.0 | 5000m3/h | 25kg/h | <30(Pa) | 800 | 1250 | 500 | 1050 | 400 | 220/50 | 15 | DN25 |
EVFS-6.0 | 6000m3/h | 30kg/h | <30(Pa) | 800 | 1500 | 500 | 1300 | 400 | 220/50 | 15 | DN25 |
EVFS-7.0 | 7000m3/h | 35kg/h | <30(Pa) | 800 | 1750 | 500 | 1550 | 400 | 220/50 | 15 | DN25 |
EVFS-8.0 | 8000m3/h | 40kg/h | <30(Pa) | 800 | 2000 | 500 | 1800 | 400 | 220/50 | 15 | DN25 |
EVFS-10.0 | 10000m3/h | 50kg/h | <30(Pa) | 800 | 2450 | 500 | 2250 | 400 | 220/50 | 15 | DN32 |
EVFS-12.0 | 12000m3/h | 54kg/h | <30(Pa) | 800 | 1650 | 1000 | 1560 | 900 | 220/50 | 15 | DN32 |
EVFS-15.0 | 15000m3/h | 64kg/h | <30(Pa) | 800 | 2000 | 1000 | 1900 | 900 | 220/50 | 15 | DN32 |
EVFS-18.0 | 18000m3/h | 80kg/h | <30(Pa) | 800 | 2500 | 1000 | 2400 | 900 | 220/50 | 15 | DN32 |
EVFS-20.0 | 20000m3/h | 86kg/h | <30(Pa) | 800 | 2700 | 1000 | 2600 | 900 | 220/50 | 15 | DN32 |
EVFS-22.0 | 22000m3/h | 96kg/h | <30(Pa) | 800 | 3000 | 1000 | 2900 | 900 | 220/50 | 15 | DN42 |
EVFS-25.0 | 25000m3/h | 110kg/h | <30(Pa) | 800 | 3450 | 1000 | 3350 | 900 | 220/50 | 15 | DN42 |
EVFS-30.0 | 30000m3/h | 132kg/h | <30(Pa) | 800 | 4150 | 1000 | 4050 | 900 | 220/50 | 15 | DN42 |
注：加湿量—进风空气工况：干球温度相对湿度15%RH 面风速2.5m/S。 |
备注：此表中标准加湿量是按照厚湿膜加湿器计算；进出风口具体尺寸依据现场风道尺寸确定。 |
亿汶风管湿膜加湿器—适用范围
与组合空调、新风机型、风机盘管、风管配套使用。如：气调室、冷藏库、居室、会议室、办公室、计算机房、程控机房、档案馆、博物馆等场所的使用。

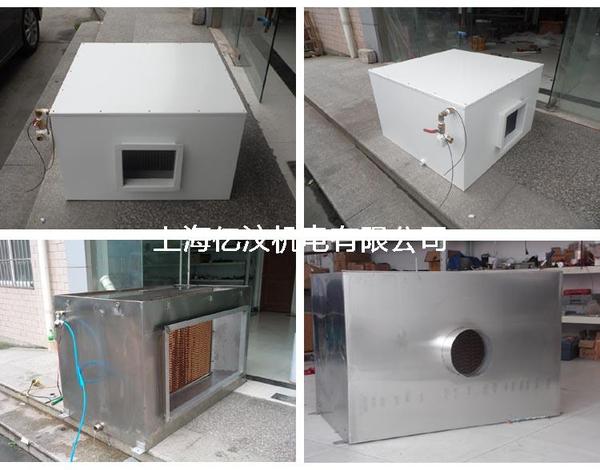

亿汶风管湿膜加湿器—案例图片
