亿汶干蒸汽加湿器—产品说明

产品型号：EVGZQ系列
三种控制方式：电磁式、电动式、手动式
■不锈钢材料制造
■  调节手轮选用隔热材料制造
■  引进水汽分离技术，水汽分离更加彻底
■  加湿效率高，加湿量可达760kg/h
■  属等温加湿方式，蒸汽利用率高
■  采用不锈钢材料制造，外型美观，耐腐蚀，使用寿命长
■  性能可靠，调节精度高，安装方便

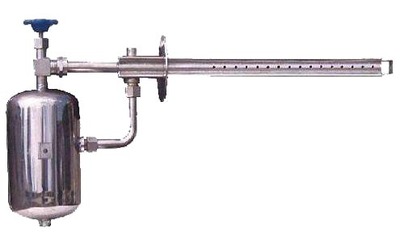

EVGZQ手动式干蒸汽加湿器

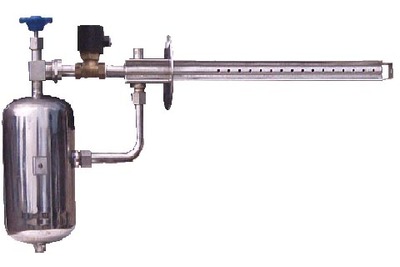

EVGZQ电磁式干蒸汽加湿器

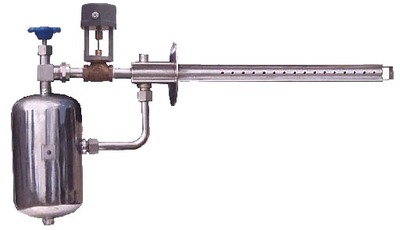

EVGZQ电动式干蒸汽加湿器

亿汶干蒸汽加湿器－工作原理

干蒸汽加湿器具有蒸汽分布均匀，无局部过饱和现象；安装简单、维护费用低，能够对湿度进行精确控制；加湿快速、洁净等优点。干蒸汽加湿器接通经减压和过滤的饱和蒸汽，进入干蒸汽加湿设备后，饱和蒸汽在喷管内横向流动，环向流入弯管，同时对中心喷管预热和保温。通过折流板，进入蒸发室，蒸发室面积突然增大，蒸汽减速，加之惯性作用及折流板的阻挡，蒸汽中所含的凝结水被分离出来，经蒸发室底部的冷凝水出口排出。分离出水分的蒸汽由分离室顶部进入已被预热的干燥室，干燥室内的不锈钢滤网，对蒸汽中残留的水份进行再过滤。开启调节阀，干燥室内压力下降，汽化温度降低，残留于蒸汽中的水份再被加热、汽化，从而完成了对饱和蒸汽的干燥处理和蒸汽的汽水分离。干燥的蒸汽经调节阀进入喷管，从喷孔中喷出，实现对空气的加湿处理。

亿汶干蒸汽加湿器－性能特点

★稳定性高、控制精度高、安装方便；

★全不锈钢材质，外形美观，耐腐蚀，使用寿命长；

★引进先进的水、汽分离技术,使汽水分离更加彻底；

★多喷孔孔径结构设计，无夹带水滴的现象，汽液分离网二次分离技术，消音过滤、二次汽水分离与蒸发的作用。

★通过汽水分离装置使喷出的蒸汽全部汽化到空气中，加湿效率高，无运行部件，运行稳定可靠，单台加湿量可达760Kg/h，性能可靠属等温洁净加湿。

★多种控制方式(手动式、电磁阀式、电动式)可供用户选择，适合不同的工况环境。

亿汶干蒸汽加湿器－控制方式

干蒸汽加湿器分三种控制方式：电磁式、电动式和手动式，干蒸汽加湿器的执行机构采用不锈钢材料制造，抛物线型柱塞阀芯，行程20mm，能够满足对加湿量要求的可靠调节和控制，调节手轮选用隔热材料制造,防止操作时烫伤。

亿汶干蒸汽加湿器－选型

根据计算的加湿量、提供的蒸汽压力，查表确定合适的加湿器型号；根据空调机组或风道宽度，查表选择喷管的型号；安装时一定要保证所喷出的干蒸汽是逆向空气流动方向；根据控制要求，选择调节方式。

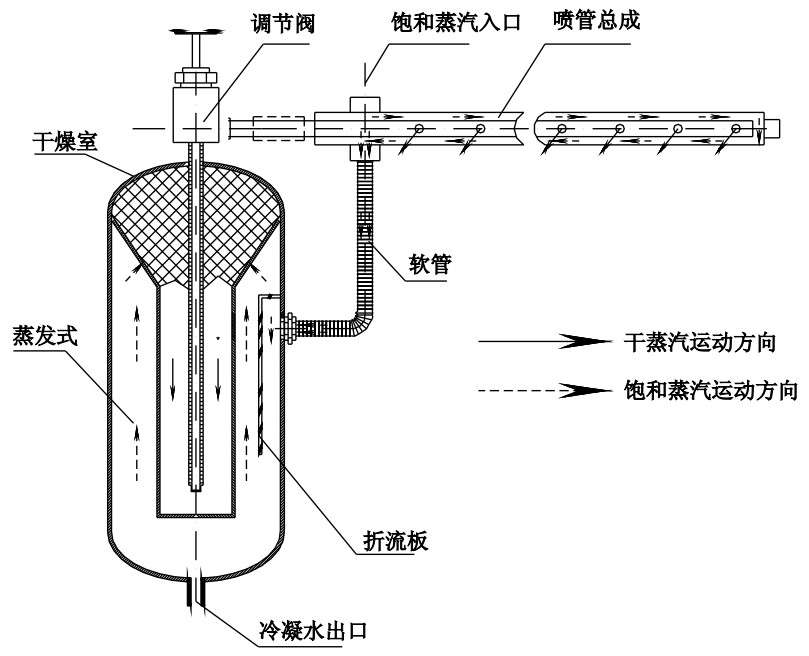

亿汶干蒸汽加湿器－结构原理图

亿汶干蒸汽加湿器－技术参数

亿汶干蒸汽加湿器－喷杆长度

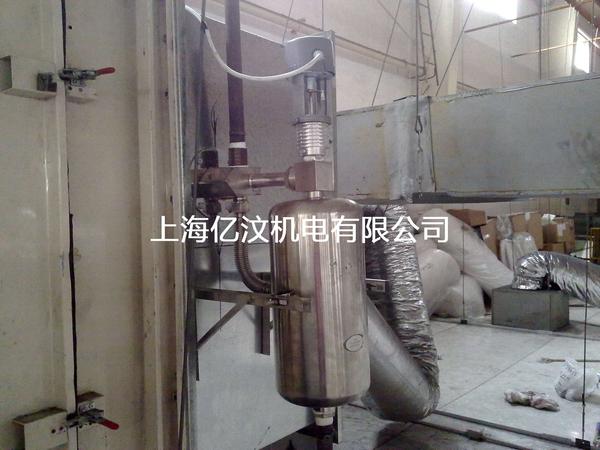

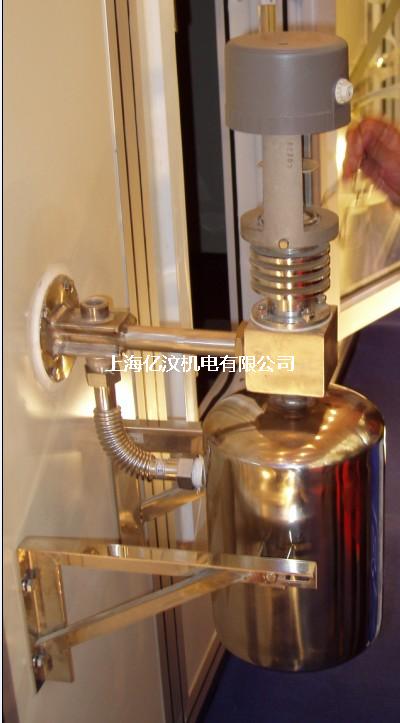

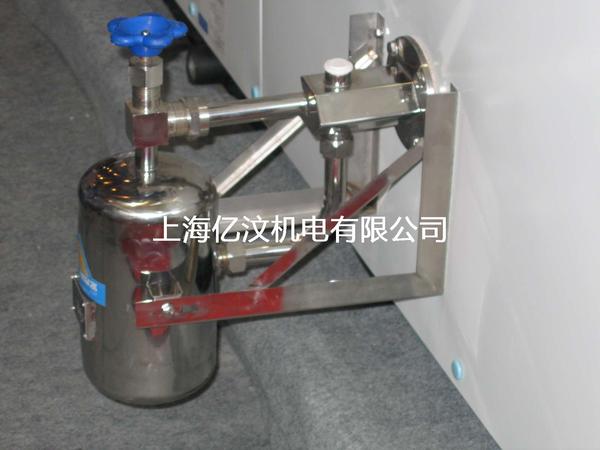

亿汶干蒸汽加湿器－应用实例
