EVDR配套型电热加湿器
分享到:
EVDR配套型电热加湿器
型号: EVDR
产品说明: 等温加湿,蒸汽型
产品详情

亿汶配套型电热加湿器—产品说明

产品型号:EVDR系列
■  性能稳定安全可靠,洁净高效,维护方便
■  具有防干烧与特殊的保温设计
■  快速加热产生蒸汽,吸收效率高,速度快
■  不锈钢材质,使用寿命长,耐腐蚀,可清洗
■  低功率高密度设计,排列合理,发热均匀
■  具备开关双位控制,时间比例控制,可接受各种标准控制信号


亿汶电热加湿器—系统说明

电热式加湿器分两大系列:独立型和配套型,各种机型造型美观,电器控制系中所采用国内外优质产品,电热式加湿器包括开关量控制、连续比例调节控制系统两种,连续比例调节控制精度高,加湿效率可调,可接0-10V、4-20mA等多种不同的加湿信号。

接通电源,将水加热沸腾,蒸汽的产生量大小取决于电热储水箱体中水位的高低,蒸气由蒸汽喷杆均匀分布于空调箱或风管中,经空气吸收而达到加湿的目的。


亿汶电热加湿器—工作原理

电热式加湿器是依据电阻加热的原理,电加热管浸没在水中,电热管通电后,依据焦耳定律,电加热管产生热量,从而使水变成了蒸汽。

使用时接通电源、水源及排水管,加湿器即开始进水,箱体内水位达到工作水位时,电热管开始加热;工作过程中产生的蒸汽由排汽孔排出。电热加湿器通过控制加热元件的加热功率,来控制蒸汽输出量的大小。

电热加湿器创造一个湿度环境有以下三个过程:

通过电加热使水沸腾产生蒸汽;

通过加湿器配有的微机控制蒸汽的产生及供应;

通过蒸汽扩散装置把蒸汽送到空气处理机或风管道内。


亿汶电热加湿器—性能特点

★ 性能稳定安全可靠、洁净高效、维护方便,且具有防干烧与特殊的保温设计;

★ 电加热管低功率高密度设计,排列合理,发热均匀,能快速加热产生蒸汽,高温蒸汽无菌无藻,吸收效率高,加湿速度快,特殊阻垢处理方式,延长电热管寿命;

★ 箱体采用不锈钢材质制作,使用寿命长、耐腐蚀、可清洗;

★ 对水质无要求,自来水、软化水,反渗透水或去离子水均可使用;

★ 水箱内配有特制电磁阀,定时控制排水,彻底去除沉淀的矿物质及杂质;

★ 三级电路保护,过电流、短路、漏电保护。当电热元件露出水面时,防干烧装置启动,切断其他加热元件电源,保护电热元件不被烧坏;

★ 具备开关双位控制,时间比例控制,可接受各种标准控制信号;


亿汶电热加湿器—控制方式

亿汶电热加湿器主加热水箱为304不锈钢,内有N组高寿命电加热管,低水位控制箱含防止无水干烧的行程保护开关,电器控制部分等组成。

开关量控制:可接收ON/OFF信号工作。接受讯号即开(关)、无讯号即关(开),无法达到精确控制湿度,控制精度为±5%,

比例调节控制:线性比例功率控制讯号输入:0—5V、0—1Ov、或4—20mA,0—100%线性功率输出比例调节控制;利用智能调控模块输出功率设备,经控制器输出控制信号,使功能输出与控制信号成线性对应。调压模块使用单片机设计保护,由直流电源供电,模块内电压负反馈,且有过热、过流、短路功能。

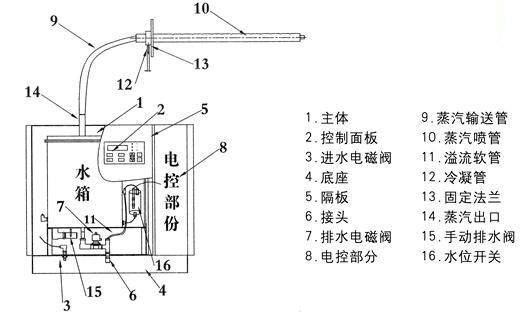

亿汶配套型电热加湿器—结构示意图

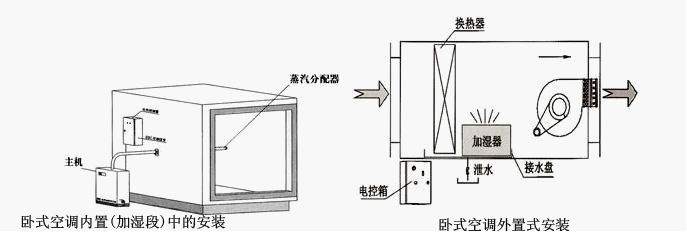

亿汶配套型电热加湿器—安装示意图


亿汶配套型电热加湿器—组成说明

亿汶电热加湿器由不锈钢主水箱、不锈钢浮球控制箱、进水组件、电器控制箱组成,主水箱内有:N组高寿命电热管;浮球箱内有:特殊设计的浮球阀和防止无水干烧的保护行程开关;进水组件:包括水管和进水接头等;电器控制箱有:空气开关、接触器等;

K型开关量控制可接受ON/OFF信号或楼宇自控信号控制部分留有自控接口;

B型比例调节控制部分:空气开关、调节器、指示灯、继电器、接线端子排、功率输出设备等,调压模块采用单片机设计保护,有直流电源供电,模块内已置电压负反馈,且有过流、过热、短路功能。线性比例功率输出,控制讯号输入:0-10V或4-20MA,可控硅线性调节控制,0-100线性功率输出。


亿汶配套型电热式加湿器—技术参数

技术参数

型 号

加湿量
(kg/h)

控制方式

是否含控制器

耗电量

(kw)

电压

(V/HZ)

外型尺寸
(mm)

EVDR—4—B

2~4

比例调节控制

含控制器传感器
自主控制

1.5~3.0

380/50

650*400*550

EVDR—4—K

2~4

开关量控制

1.5~3.0

380/50

650*400*550

EVDR—8—B

5~8

比例调节控制

3.75~6.0

380/50

650*400*550

EVDR—8—K

5~8

开关量控制

3.75~6.0

380/50

650*400*550

EVDR—15—B

9~15

比例调节控制

6.75~11.25

380/50

650*400*550

EVDR—15—K

9~15

开关量控制

6.75~11.25

380/50

650*400*550

EVDR—22—B

16~22

比例调节控制

12.0~16.5

380/50

750*400*550

EVDR—22—K

16~22

开关量控制

12.0~16.5

380/50

750*400*550

EVDR—30—B

23~30

比例调节控制

17.25~22.5

380/50

750*400*550

EVDR—30—K

23~30

开关量控制

17.25~22.5

380/50

750*400*550

EVDR—45—B

31~45

比例调节控制

23.25~33.75

380/50

800*500*650

EVDR—45—K

31~45

开关量控制

23.25~33.75

380/50

800*500*650

EVDR—60—B

46~60

比例调节控制

34.5~45.0

380/50

800*500*650

EVDR—60—K

46~60

开关量控制

34.5~45.0

380/50

800*500*650

EVDR—75—B

61~80

比例调节控制

45.75~60.0

380/50

490*500*700

EVDR—75—K

61~80

开关量控制

45.75~60.0

380/50

490*500*700

EVDR—90—B

76~90

比例调节控制

57.0~67.5

380/50

900*500*700

EVDR—90—K

76~90

开关量控制

57.0~67.5

380/50

900*500*700


亿汶配套型电热加湿器—使用条件及范围

★  可使用自来水、软化水、纯净水,对水质无特殊要求;

★  环境温度≥4℃,湿度≤90%RH;

★  使用自来水连续加湿,建议定期清洗水箱电热管(6个月为一周期);

★  接通水电,保持外壳接地;

★  与空调配套使用,电路要与风机联动控制,避免误加湿;

★  长时间不使用,应水箱里的水排放干净;

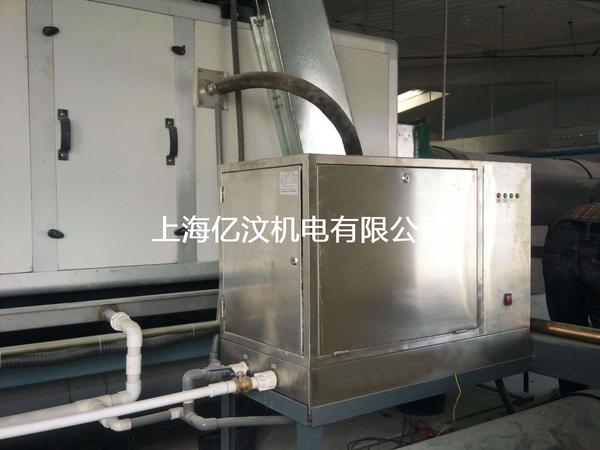

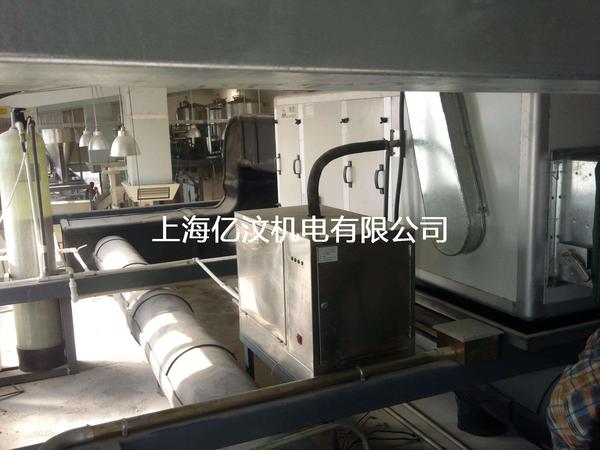

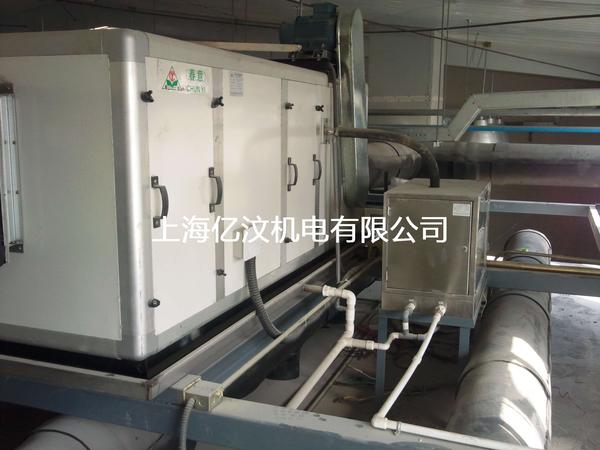

亿汶电热加湿器—案例图片
