EVDT配套型电极加湿器
型号: EVDT
产品说明: 等温加湿,蒸汽型
产品详情

亿汶配套型电极加湿器产品说明


产品型号:EVDT/F系列
■  适与组合式空调、新风机组、通风管道配套使用
■  整机安装简单
■  洁净、无菌加湿


亿汶电极加湿器工作原理

自来水中一般都有一定的电导率,把电极片直接插入自来水中,并与交流电源连接在一起,由于水导电,电流会从电极之间的水中通过,传送给水的电能全部转化为热能,使水加热产生蒸汽。

电极加湿器采用性能更加稳定的网状电极片,电流大小与供电电压、电极浸入水中的面积、电导率有关,加湿器蒸汽产生量受功率或电流强弱的影响,电流的控制可以用改变电极浸入水中面积的方法来调节。水的电导率维持在一定的范围内,可以实现良好的系统连续控制。


亿汶电极加湿器系统说明

电极加湿器是通过控制加湿罐中水位的高低和电导率的大小来控制蒸汽的输出量。电极加湿器开机后,电脑控制器先开启进水阀,使水通过进水盒进入到加湿罐的底部,然后逐渐上升并接触到电极,电极就通过水构成电流回路,加热水并使之沸腾,水位越往上升,电极所流过的电流就越大,水位升到高点时,电脑控制器就会通过水位检测电极,检测出此信号,并关闭进水阀。随着蒸汽量的不断输出,电极罐中的水位逐渐下降,这时电脑控制器将再次开启进水阀,给电极罐补新水,满足所需要的加湿量要求。当加湿罐中的矿物质不断增多和水的电导率过高时,电脑控制器打开排污阀,排掉部分水及污物,加湿器再次自动补水,确保加湿器工作在佳状态和达到延长加湿罐寿命的目的。


亿汶电极加湿器性能特点

★安装精密的进水过滤装置,自动过滤水中杂质,避免上水阀被杂质堵住,自动清洗及自动排污。

★高寿命加湿罐,根据加湿罐内水的导电介质浓度的变化自动调整排水周期,自动清洗加湿罐,延长加湿罐的使用寿命。

★高寿命耐电解腐蚀特殊材质的电极片。

★高品质湿度传感器,精确检测环境湿度变化并及时调整加湿比例。

★液晶显示、智能控制系统,可编程、人性化操作面,可任意调整加湿参数,智能化控制可达到自动工作。

★控制精度高,加湿效率100%,开关量或比例调节两种控制方式。

★加湿系统报警保护(开关量控制不具此功能),并有高水位报警自动保护功能。

★模块式组合,根据使用要求进行匹配。


亿汶电极加湿器组成分类

亿汶电极式加湿器分三大系列:独立型、OEM型和配套型,各种机型造型美观,电器控制系中所采用国内外优质产品,如西门等等。电极式加湿器包括开关量控制、连续比例调节控制系统两种,连续比例调节控制精度高,加湿效率可调,可接0-10V4-2mA等多种不同的加湿信号。将电极棒插入电极罐水面下,接通电源,借助水中的离子移动将水加热沸腾,蒸汽的产生量大小取决于电极罐中水位的高低,蒸气由蒸汽喷杆均匀分布于空调箱或风管中,经空气吸收而达到加湿的目的。


EVDT/F配套型电极式加湿器:即是风道型电极式加湿器,它与组合式空调、新风机组、通风管道配套使用。蒸汽通过蒸汽分配喷杆将蒸汽输送到新风机组或通风管道中。安装简便,壁挂式或落地式安装,接上电源、进水管路、排水管路、即可工作,适合较大空间的洁净、无菌加湿。


EVDH OEM型电极式加湿器:也是与组合式空调、新风机组、通风管道配套使用,通过风道、风管系统加湿。蒸汽通过喷杆将蒸汽输送到新风机组或风管中。此型号加湿器无湿度控制器、传感器,只能接收用户提供0—10V4—20mA等湿度控制信号或开关量信号进行控制方能工作。


EVDL独立型电极式加湿器:主要适用于独立工作环境, 进行直接加湿和控制,整机安装简单,可以落地安装或壁挂安装,易操作和维修的便捷。采用先进的电脑控制技术,控制系统采用优质的液晶显示控制器等电器元件,确保加湿器的整体质量;人性化产品设计理念,客户只需接上电源、进水管路、排水管路即可工作,安全自动化,工作过程无需人员监护,适用于各种需要室内直接加湿的场合。

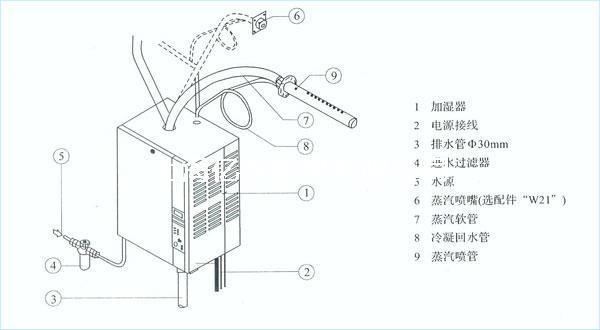

亿汶配套电极加湿器结构组成


电极式加湿器由高强度防护机箱、OEM蒸汽发生器、加湿电脑控制板(比例调节或0N/0FF)、进口液晶控制器、传感器、变压器、空气开关、交流接触器、电器控制部分组成,包括进水连接软管和特制蒸汽输送软管等附件。


亿汶配套型电极加湿器—结构原理

普通的水含有一定量的微量元素,水的导电率也正是由于水中所含微量元素的含量决定,当主控制器和加湿板动作时,由供水管道供来的普通水经加湿罐下半部注入加湿罐垫片里再流入蒸汽软管内,随着水的不断注入,蒸汽软管的水位不断升高,当水漫过蒸汽出口时,水与蒸汽出口构成了电流回路,此时水在电流的作用下,不断升温,最终沸腾,从高液位电极喷出。



亿汶配套型电极加湿器技术参数

     技术参数

型 号

加湿量

加湿功率

加湿电流

外形尺寸

(长*宽*高)

模块组合

加湿电压(三相)

EVDT(F)-4-B(K)

4Kg/h

3Kw

4.5A

400*290*580

单机一个模块

AC380V 50/60Hz

EVDT(F)-8-B(K)

8Kg/h

6Kw

9A

400*290*580

单机一个模块

AC380V 50/60Hz

EVDT(F)-15-B(K)

15Kg/h

11.25Kw

17A

450*340*660

单机一个模块

AC380V 50/60Hz

EVDT(F)-30-B(K)

30Kg/h

22.5Kw

34A

450*340*660

单机一个模块

AC380V 50/60Hz

EVDT(F)-42-B(K)

42Kg/h

33.75Kw

48A

600*420*800

单机一个模块

AC380V 50/60Hz

EVDT(F)-60-B(K)

60Kg/h

45Kw

69A

980*420*800

多模块OEM

AC380V 50/60Hz

EVDT(F)-84-B(K)

84Kg/h

63Kw

96A

1370*420*800

多模块OEM

AC380V 50/60Hz

EVDT(F)-120-B(K)

120Kg/h

90Kw

137A

1370*420*800

多模块OEM

AC380V 50/60Hz

控制信号

比例

电压输入DC:0-1V~1OV电流输入:4~20mA等标准比例调节信号

开关

ON/OFF  AC24V 、 Ac220V开关量信号

B型为连续比例调节、K型为开关量调节。

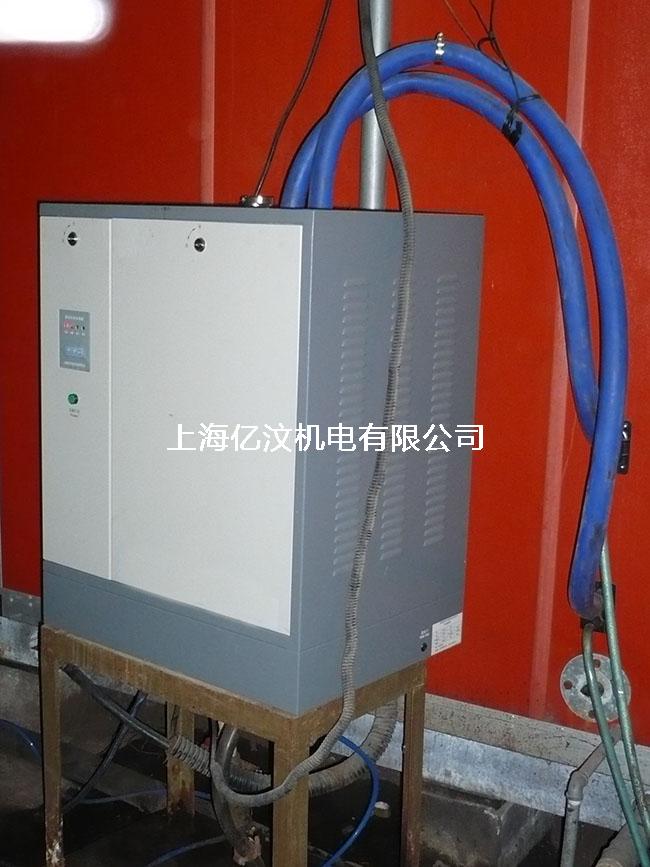

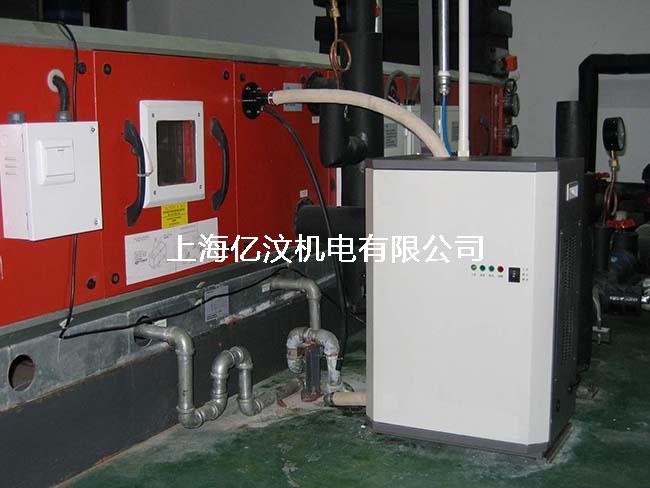

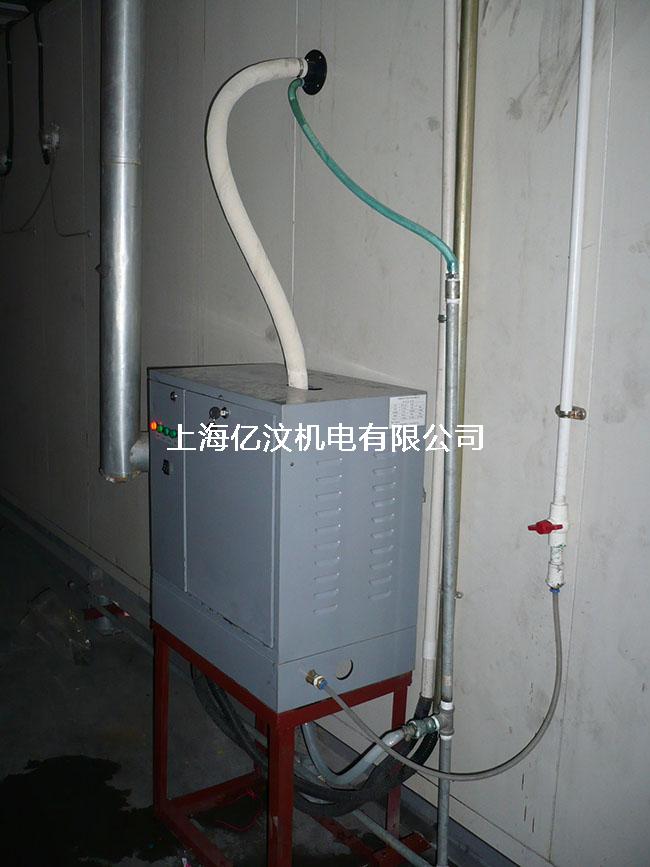

亿汶电极加湿器案例图片
